Dgmap オンラインマニュアル　(2)

２．パレット設定ウインドウ

地図を表示する際の色設定などを５つのページで行います。

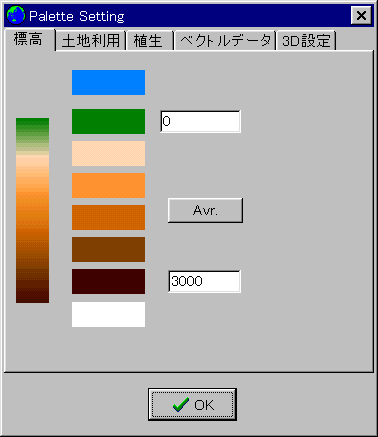

	標高データ表示時の高度ごとの色の設定です。 上の入力は割り当てる最低高度で、下が最高高度です。 Avr.ボタンを押すと最高高度と最低高度に割り当てた色の間でグラデーションされたパレットを作成します。

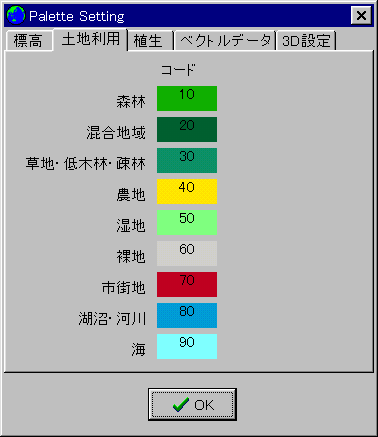

	土地利用データの項目それぞれに対する色を設定します。 この設定は地理院の地球地図「土地利用（コードLu）のみ有効です。

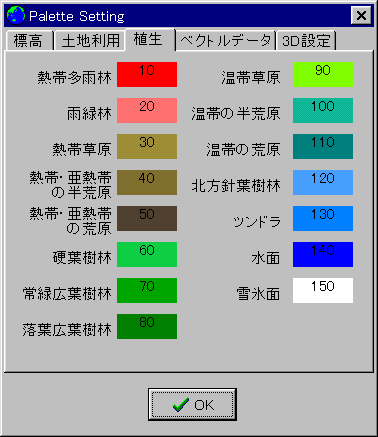

	植生データの項目それぞれに対する色を設定します。 この設定は地理院の地球地図「植生（コードVg）のみ有効です。

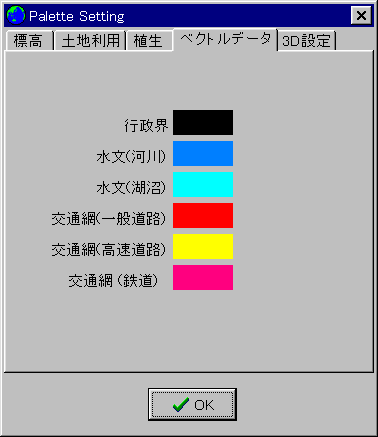

	ベクトルデータの項目それぞれに対する色を設定します。 この設定は地理院の地球地図「ベクトルデータ（コードAd,Rv,Lk,Rd,Hw,Rw）のみ有効です。
	地図を３Ｄ表示する場合の設定です。 レンダリング品質は、 WIREFRAME (ワイヤーフレーム) FLAT (フラット) GOURAUD (グローシェーディング) PHONG (フォンシェーディング) MAPPING (マッピング・現在未対応) から選択できます。 下に行くほど高品位なレンダリングになります。 レンダリングの例をご覧下さい。 「海の深さを無視」チェックボックス 数値地図では海の領域を−９９９ｍや−９９９．９ｍという数値で表現しています。３Ｄでこれをこのまま表示すると変な画像になってしまうので海データを無視させることができます。
